Replace Hammer 92 Series - page 1

Attenzione: prima di effettuare qualsiasi operazione assicurarsi che la pistola sia scarica.

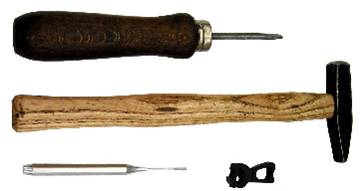

Attrezzi necessari:
Cacciavite per viti guance, martello, “caccia spine” da 2 mm.

Attenzione: Le operazioni di seguito descritte devono essere effettuate soltanto da un ARMAIOLO COMPETENTE.

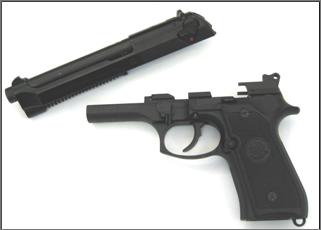

1) Riferendosi a quanto riportato nel manuale “Istruzioni per l’uso” in dotazione alla pistola, togliere il gruppo otturatore / canna.

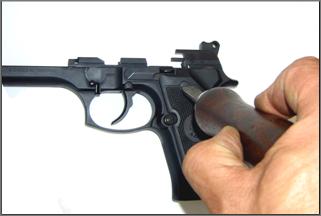

2) Con il cacciavite smontare le viti guance; se sulla pistola sono montate le viti con taglio a brugola, utilizzare l’apposita chiave.

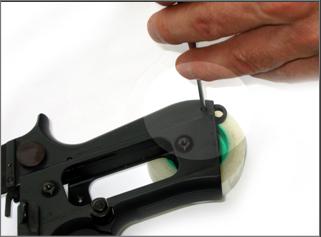

3) Posizionate il gruppo fusto su una superficie con un recesso (può andare bene anche un rotolo di nastro isolante). ATTENZIONE : se il fusto è posizionato su un piano, la spina uscendo potrebbe danneggiarlo.

.

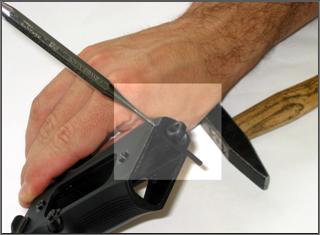

4) Utilizzando il “caccia spine” ed il martello, spingete fuori la spina tappo fusto, come potete notare nella fotografia 4) il “caccia spine” entrando nella sede della spina tratterrà il tappo fusto.
ATTENZIONE: il tappo fusto è in tensione in quanto è spinto dalla molla cane, togliete il “caccia spine” trattenendo il tappo fusto.

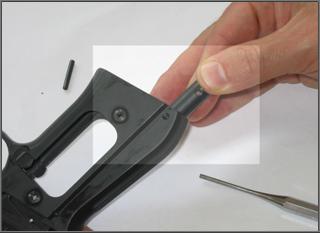

5) Ora potete togliere il tappo fusto e riporlo.

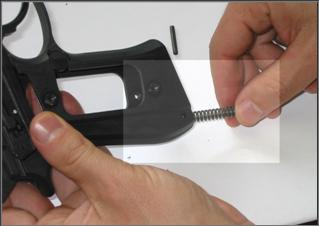

6) La molla cane non è più trattenuta nella sua sede e pertanto, per evitare di smarrirla, toglietela dalla sua sede riponendola per il successivo rimontaggio.

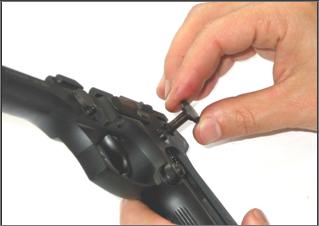

7) Togliete il perno del cane, prendendola dal lato della testa.

Pagina 2
